隨著制造業對復雜曲面加工需求的增長，許多擁有3+2軸加工設備的企業面臨著一個共同問題：如何在現有設備基礎上提升多軸加工能力？接下來華亞數控小編將探討讓3+2軸加工中心實現準五軸聯動功能的技術路徑和實踐價值。

一、理解3+2軸與五軸聯動的本質差異

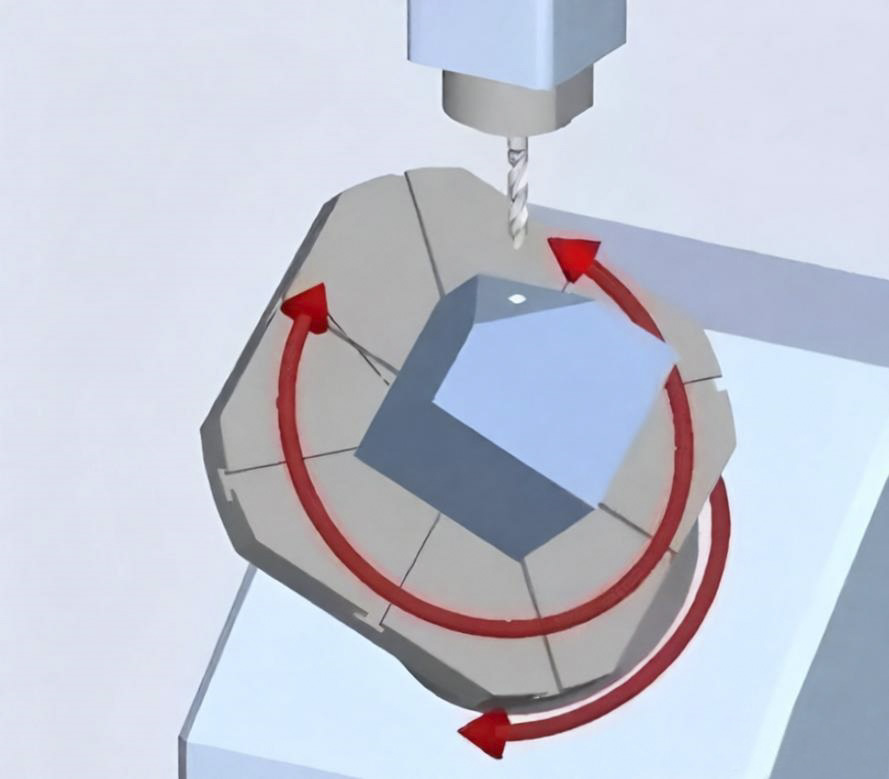

要回答如何“升級”的問題，首先需要明確兩者的根本區別。3+2軸加工本質上是將工件傾斜至固定角度后，再進行三軸銑削，其旋轉軸在切削過程中是鎖定的。而五軸聯動則是五個軸同時進行插補運動，實現刀具在空間中的連續姿態控制。

這一區別意味著，要將前者“升級”為后者，必須解決旋轉軸在切削過程中的實時運動控制這一核心問題。這種升級并非簡單地添加硬件，而是對數控系統、機械結構和加工策略的綜合性提升。

二、技術升級的核心路徑

1、數控系統的深度升級

這是實現功能升級的“大腦”與前提。需要將原有系統升級為支持五軸聯動插補算法和RTCP（刀尖跟隨）功能的高端數控系統。該系統必須能實時計算并補償因旋轉軸運動引起的刀具中心點位置變化，這是實現聯動精度的基礎。一些先進的國產與進口數控系統提供商已能提供此類升級套件。

2、關鍵機械部件的評估與改造

“大腦”發出指令，還需“肢體”能精準執行。必須對現有的兩個旋轉軸（通常是工作臺）進行嚴格評估：

• 動態響應能力：檢查旋轉軸的驅動電機、減速機構能否滿足聯動所需的加速度和速度，避免運動滯后。

• 剛性鎖緊與釋放：需將原有的純機械鎖緊機構，改造為可由數控系統精確控制的液壓或伺服鎖緊裝置，以實現加工中按需鎖緊與釋放。

• 精度與背隙：使用激光干涉儀等設備檢測旋轉軸的定位精度和反向間隙，必要時更換更高精度的編碼器或軸承，并確保系統能進行有效補償。

3、工藝與編程策略的全面革新

設備升級后，加工策略需從“定位思維”轉向“聯動思維”：

• CAM軟件：必須使用支持五軸聯動編程的高級CAM軟件，能夠生成光滑、連續的刀軌。

• 仿真與碰撞檢查：在程序上機前，進行全路徑的仿真與碰撞檢查變得至關重要，以避免因程序錯誤導致的設備損壞。

• 切削參數優化：聯動加工時刀具與工件的接觸點、切削力方向動態變化，需要重新優化切削速度、進給等參數。

三、升級實踐的價值與挑戰

通過上述路徑的綜合性升級，一臺3+2軸機床能夠?qū)崿F(xiàn)一定范圍內的五軸聯動加工能力，尤其適用于復雜曲面、葉輪、葉盤等零件的加工。這種升級方案的最大價值在于盤活了現有資產，以遠低于購置新機的成本，顯著拓展了設備加工范圍，為企業承接更復雜的訂單提供了可能。

然而，企業也需清醒認識其挑戰與限制：

• 性能上限：受限于原有機械結構（如導軌、絲杠的布局剛性），升級后的聯動精度、速度和加速度通常無法與原生設計的頂級五軸機床媲美。

• 加工范圍：旋轉軸的工作范圍（如±110度）可能對某些零件的可加工性形成約束。

• 投資與風險：升級涉及硬件、軟件和系統集成，需要專業的團隊和一定的資金投入，且存在技術風險。

因此，企業在決策前，應進行詳細的技術可行性評估與投資回報分析，明確升級后的設備能否滿足目標工件的精度與效率要求。

從3+2軸向準五軸聯動的功能躍遷，是一次集數控技術、機械改造與工藝升級于一體的系統性工程。它不僅是技術的升級，更是企業制造思維從“固定角度加工”向“連續空間創成”的轉變。對于追求更高附加值加工能力的企業而言，這無疑是一條值得深入探索的智慧路徑。
