在高端制造領域，數控五軸機床的定位精度直接決定著復雜零件的加工質量。掌握這7項關鍵檢測指標，是確保機床精度性能的核心所在。

1、定位精度：運動控制的根本指標

定位精度是衡量機床各坐標軸到達指令位置準確性的首要指標。它反映了實際位置與理論位置的偏差范圍，是確保加工尺寸精度的基礎。通過激光干涉儀進行檢測，可獲得各軸在全行程內的定位誤差曲線?，F(xiàn)代高端五軸機床的定位精度通常要求控制在±0.005mm/m以內，以滿足航空航天、精密模具等領域的嚴苛要求。

2、重復定位精度：穩定生產的保障

重復定位精度表征了機床在相同條件下多次到達同一位置的一致性。這項指標直接影響批量生產中的質量穩定性。檢測時需要在各坐標軸的不同位置進行多次往復運動，記錄每次的實際位置偏差。優質的五軸機床重復定位精度應達到±0.003mm以下，確保長期生產中的精度可靠性。

3、反向間隙：運動方向轉換的關鍵參數

反向間隙是衡量傳動系統間隙的重要指標，反映了坐標軸在運動方向改變時的位置丟失量。過大的反向間隙會導致輪廓加工中出現臺階狀痕跡，嚴重影響曲面質量。通過球桿儀檢測可以準確獲取各軸的反向間隙數值，并在數控系統中進行相應補償，將影響降至最低。

4、直線度：運動軌跡的平直保證

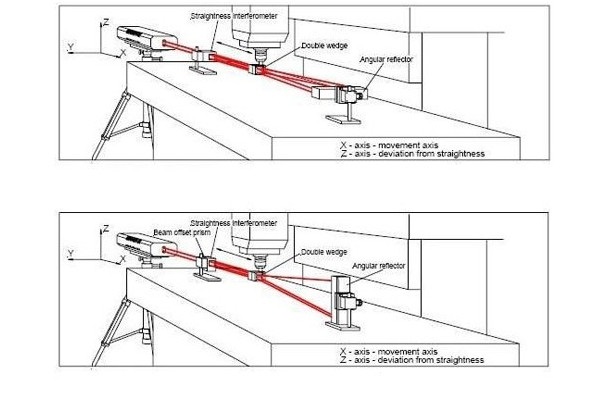

直線度誤差體現了機床各坐標軸在運動過程中偏離理想直線的程度。這項指標直接影響平面加工的質量和大型零件的形狀精度。使用自準直儀或激光干涉儀進行檢測，可以獲取各軸在垂直和水平兩個平面內的直線度誤差數據，為精度優化提供依據。

5、垂直度：空間精度的基礎

五軸機床各運動軸之間的垂直度誤差會導致空間定位精度的降低。這項指標直接影響復雜零件的輪廓精度和位置關系。通過方形直角尺和千分表進行檢測，可以準確測量各線性軸之間的垂直度偏差，確保機床的空間幾何精度。

6、回轉軸定位精度：五軸性能的核心

作為五軸機床的關鍵特征，回轉軸（A/B/C軸）的定位精度直接影響多角度加工的能力。這項指標檢測旋轉軸到達指定角度的準確性，通常使用多面棱體和自準直儀進行測量。高精度五軸機床的回轉軸定位精度應達到±5角秒以內。

7、RTCP精度：五軸聯動的綜合體現

RTCP（繞刀具中心點旋轉）精度是五軸機床特有的關鍵指標，它綜合反映了機床各坐標軸的運動精度和控制系統插補算法的準確性。通過加工標準球或特定試件，使用三坐標測量機檢測加工特征的形狀和位置精度，可以全面評估機床的五軸聯動性能。

這7項定位精度檢測指標構成了數控五軸機床精度性能的完整評價體系。定期進行系統性精度檢測與補償，不僅能保證加工質量，更能有效延長設備使用壽命。
